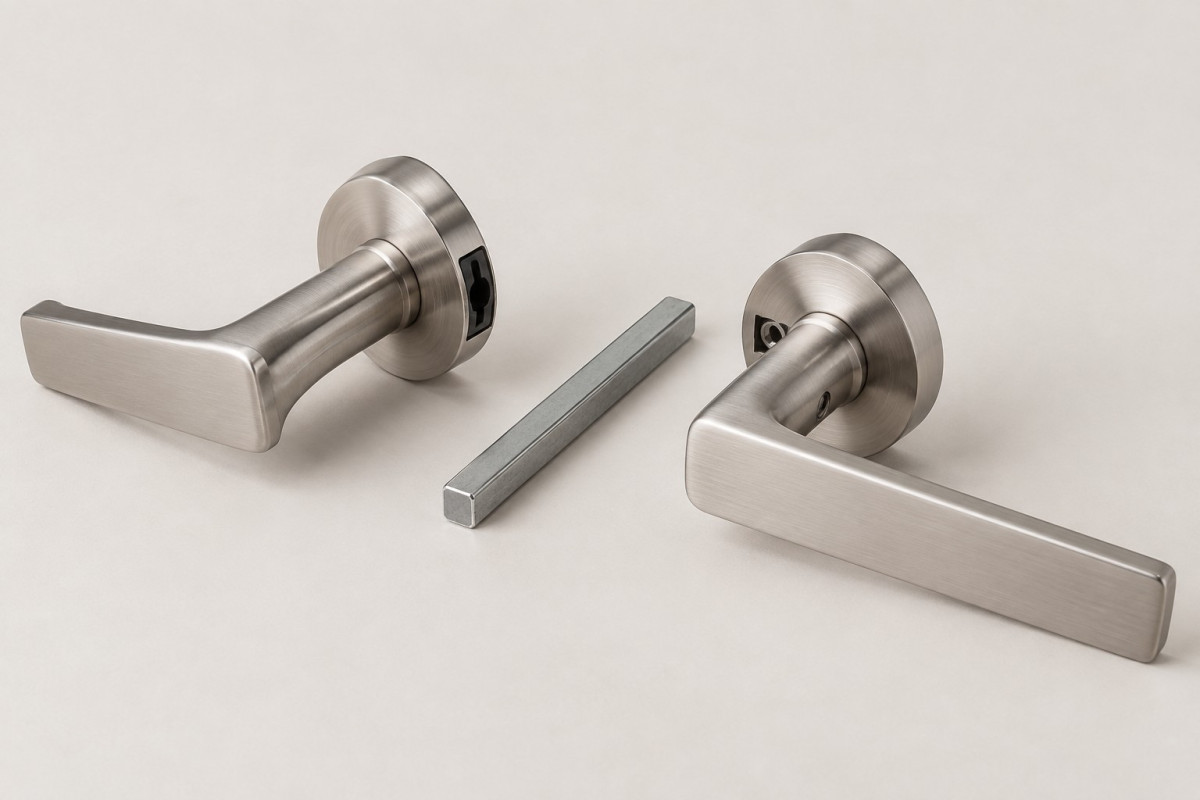

Квадрат дверной ручки — соединительный стержень, который передаёт поворот от ручек к механизму защёлки или замка. Его подбирают по сечению, длине, форме и способу фиксации. Совпадение одного размера не гарантирует совместимости: стержень должен правильно входить в обе ручки и работать с конкретным механизмом.
Какую работу выполняет квадрат
При нажатии на рычаг ручка поворачивает стержень, а тот воздействует на соответствующий узел замка. В обычном комплекте две ручки связаны через полотно, но существуют и специальные исполнения с другим распределением функций.
Квадрат не следует путать со стяжными винтами. Стержень передаёт вращение, а крепёж удерживает основания ручек на двери. Ослабленная розетка и неправильное зацепление квадрата могут давать похожее ощущение люфта, хотя исправлять нужно разные части.
Также отдельно рассматривают стержень сантехнической завертки. Внешне он может быть похож, но относиться к другому узлу и иметь иное сечение. Подбирать его по принципу «входит в отверстие» недостаточно.
Сечение важнее бытового названия
Название «квадрат» описывает форму поперечного сечения, а не универсальный типоразмер. Уточните размер по документации ручки и замка. У разных систем он может отличаться, даже если назначение двери одинаковое.
Измеряют расстояние между противоположными плоскими гранями, а не диагональ. Для точного сравнения полезен подходящий измерительный инструмент. Оценка линейкой на фотографии не позволяет уверенно различить близкие размеры.
Слишком тонкий стержень создаёт нежелательный люфт и контакт по ограниченным участкам. Слишком толстый не должен забиваться в посадку силой. Напильник, фольга или случайная втулка не заменяют предусмотренную совместимость деталей.
Почему длина не равна толщине полотна
Часть квадрата проходит через дверь и механизм, а его концы входят в посадочные гнёзда ручек. Поэтому нужная длина зависит не только от полотна, но и от конструкции оснований, выступа узлов и требуемого зацепления с каждой стороны.
У двух внешне похожих комплектов глубина посадки может различаться. Декоративная розетка также не всегда совпадает по толщине с рабочим основанием под ней. Нельзя назначить длину, просто добавив одинаковый случайный запас к размеру двери.
Предпочтительно подбирать комплект для указанного диапазона толщин. Если детали приобретаются отдельно, сопоставляют их чертежи и требования. Универсальной формулы с одной постоянной прибавкой для всех ручек нет.

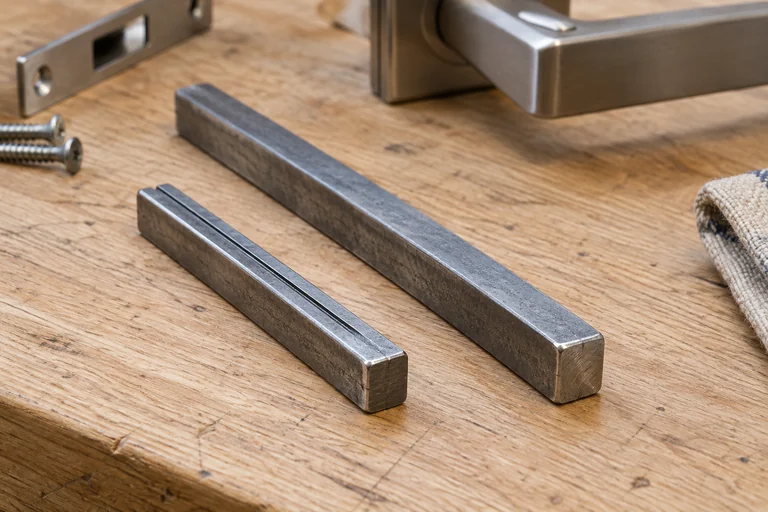

Слишком короткий и слишком длинный стержень
Короткий квадрат может недостаточно заходить в одну из ручек. При этом снаружи комплект выглядит собранным, но передача движения нестабильна. Особенно важно проверять обе стороны, а не только ту, через которую стержень вставляли.
Избыточная длина способна мешать основаниям занять правильное положение. Попытка притянуть их винтами через сопротивление создаёт нагрузку на ручки и механизм. Плотно затянутый крепёж не доказывает, что детали правильно сели.
Не выбирайте длину «с запасом на всякий случай», если инструкция не предусматривает подрезку. Для некоторых стержней обработка допустима, для других изменит рабочую часть или способ фиксации. Сначала определяют исполнение детали, затем решают вопрос длины.
Пазы, проточки и специальные профили
На стержне могут быть продольные канавки, отверстия, проточки или другие особенности. Они связаны с фиксацией и работой конкретной ручки. Гладкий пруток того же сечения не всегда заменяет такой профиль.
У некоторых ручек используются специальные зажимные соединения. Для них важны форма стержня и порядок сборки. Инструкция обычной ручки с установочным винтом не подходит автоматически к системе с другим способом удержания.
Раздельные или специальные квадраты применяют в механизмах с различными функциями сторон. Их нельзя заменять цельной деталью без проверки: это может изменить работу замка. Если устройство неизвестно, сначала находят модель, а не пытаются объединить две части.
Фиксация в ручках
Установочный винт, если он предусмотрен, должен взаимодействовать с нужной зоной стержня. Его положение и затяжку определяет конструкция. Бесконечное увеличение усилия не исправляет неподходящий профиль или недостаточную глубину посадки.
Проверьте наличие штатных деталей и состояние резьбы. Потерянный винт нельзя заменять первым попавшимся только потому, что он вкручивается. Длина и форма конца влияют на удержание и могут мешать внутренним элементам ручки.
Не используйте клей как обычный способ закрепить разболтавшийся квадрат. Он усложняет разборку и не устраняет причину. Сначала оценивают посадку, крепёж и износ; при необходимости меняют совместимую деталь или комплект.
Что измерить перед покупкой замены
| Данные | Для чего нужны |
|---|---|
| Модель ручек | Определить профиль и способ фиксации |
| Модель замка | Проверить сечение и функцию привода |
| Толщина двери | Сопоставить диапазон комплекта |
| Сечение старого стержня | Исключить неправильный типоразмер |
| Общая длина | Сравнить с требуемой посадкой |
| Пазы и отверстия | Подобрать точное исполнение |
Снимите фотографии обеих сторон детали и концов. Запишите, с какой стороны находились особенности профиля. Если старая деталь уже была неподходящей, её размеры служат только исходной информацией, а не обязательным образцом.
Полезно сохранить маркировку ручек и замка. По названию «ручка для межкомнатной двери» подобрать все параметры трудно. Артикул и чертёж сокращают риск повторной покупки слишком короткого или конструктивно другого стержня.
Проверка после сборки
Первые проверки проводят при открытой двери, чтобы убедиться в работе механизма с обеих сторон. Нажимайте на ручки без резких усилий и наблюдайте за движением язычка. Он должен возвращаться в предусмотренное положение.
Основания должны прилегать без перекоса и не требовать натяжения крепежом для устранения необъяснимого зазора. Если после затяжки ход становится тугим, сборку проверяют заново. Сопротивление нельзя считать нормальной притиркой новой детали.
Проверьте отсутствие осевого смещения ручек и ненормального свободного хода. Только после этого оценивают работу в закрытом положении. Если замок или защёлка ведут себя непредсказуемо, дверь не закрывают до выяснения причины.
Когда проблема находится не в квадрате
Провисшая ручка может быть связана с возвратным узлом, а тугое закрывание — с положением ответной планки. Замена стержня не исправляет все неисправности, которые ощущаются через рычаг. Сначала локализуют, где возникает сопротивление или люфт.
Если одна ручка работает, а другая нет, проверяют её посадку и связь со стержнем, но не делают окончательный вывод без осмотра. Возможен износ внутренней части ручки или повреждение крепления. Видимый квадрат при этом может оставаться целым.
Диагностику возврата ручки и геометрии двери рассматривают отдельно. Для подбора стержня главный вопрос — соответствует ли деталь системе и правильно ли установлена. Такой порядок помогает не менять исправный механизм из-за ошибки в небольшой соединительной детали.
Частые вопросы
Подойдёт ли любой металлический пруток нужной формы?
Нет. Значимы размер, материал, профиль и совместимость с фиксацией. Случайная заготовка может не выдерживать работу или мешать штатной сборке.
Можно ли укоротить длинный квадрат?
Только если это допускается для конкретного исполнения. Нужно сохранить требуемую посадку и рабочие особенности, а обработанный конец не должен повреждать гнездо. Предпочтительно подобрать правильную деталь сразу.
Нужно ли менять обе ручки вместе с квадратом?
Не всегда. Если ручки и механизм исправны, достаточно совместимой детали. Но при износе посадочных гнёзд новый стержень может не убрать люфт, и тогда оценивают состояние всего комплекта.
